¿Qué es la compactación del suelo?
La compactación del suelo es un proceso mecánico que tiene como finalidad incrementar la densidad de las partículas del suelo, reduciendo los espacios de aire entre ellas. Esto se logra aplicando energía con equipos especialmente diseñados para el trabajo. El objetivo principal es mejorar las propiedades físicas del terreno, sobre todo su capacidad de soporte y estabilidad. Vale la pena considerar que la compactación resulta fundamental en prácticamente cualquier proyecto de construcción, minería o infraestructura, ya que así se garantiza una base más sólida y pareja para cualquier estructura.
En la ingeniería civil, la compactación no solo trata de aumentar la densidad, sino también de optimizar cómo responde el suelo bajo cargas, reducir su permeabilidad y mejorar la cohesión entre las partículas. Dependiendo del tipo de suelo, el clima y los requerimientos de cada proyecto, el proceso puede variar bastante. Por eso, es importante tener presente que siempre se debe realizar un estudio previo para definir los parámetros ideales en cada caso. Además, la compactación es un requisito en la mayoría de los códigos y normativas técnicas internacionales, como la ASTM D698 y la norma boliviana NB 1225001, que establecen los métodos de ensayo y los valores mínimos aceptables de densidad.
Armaq Bolivia es un referente en soluciones para la construcción y puede asesorarte sobre equipos y normativas aplicables en el país.
Diferencia entre compactación y consolidación
Aunque a veces se confunden, la compactación y la consolidación son procesos distintos en el comportamiento de los suelos.
- Compactación: Fenómeno inmediato que implica reducir el volumen de aire en el suelo mediante cargas dinámicas o estáticas, generalmente con maquinaria especializada.
- Consolidación: Proceso lento, que ocurre por la expulsión del agua de los poros del suelo cuando se mantiene una carga sostenida en el tiempo. Depende de la permeabilidad del suelo y de la presión ejercida por las estructuras.
Por ejemplo, cuando se construye una carretera, la compactación se realiza antes de colocar las capas de asfalto para asegurarse de que el terreno tenga la densidad adecuada. Por otro lado, la consolidación suele observarse después de construir una estructura pesada sobre suelos arcillosos, donde el asentamiento se da poco a poco a medida que el agua sale de los poros. Entender la diferencia entre ambos procesos es clave para elegir el método correcto de preparación del terreno y evitar problemas de estabilidad más adelante.
Importancia de la compactación en obra
Una compactación adecuada del suelo es fundamental para asegurar la durabilidad y la seguridad de las obras civiles. Un suelo bien compactado reduce el riesgo de asentamientos diferenciales, aumenta la capacidad portante y mejora la resistencia frente a la erosión y la filtración. Además, ayuda a prevenir fallas estructurales y garantiza la estabilidad de carreteras, cimentaciones y rellenos estructurales, cumpliendo con las normativas técnicas tanto nacionales como internacionales.
En Bolivia, organismos como el Ministerio de Obras Públicas, Servicios y Vivienda establecen regulaciones y recomendaciones para asegurar la correcta compactación de suelos en proyectos públicos y privados. No te preocupés, pero si se omite este paso pueden aparecer daños costosos, retrasos e incluso, en casos extremos, la necesidad de reconstruir parte de la obra. Por eso, la compactación es una de las etapas más críticas en la ejecución de cualquier proyecto de ingeniería.
¿Cuándo es necesario compactar el suelo?
Preparación de cimentaciones y rellenos
La compactación es imprescindible cuando se preparan cimentaciones y rellenos, ya que así se obtiene una base firme capaz de soportar las cargas de las estructuras. Esto permite que los cimientos transmitan correctamente el peso de la edificación al terreno, evitando asentamientos excesivos o desplazamientos indeseados. El control de la compactación es una exigencia en obras residenciales, industriales y de infraestructura.
Por ejemplo, cuando se construye una vivienda, compactar el terreno bajo la losa de cimentación ayuda a prevenir fisuras o desplazamientos en paredes y pisos. En proyectos industriales, donde las cargas pueden ser mayores, la compactación asegura que las maquinarias pesadas no generen hundimientos localizados.
En terraplenes, terraplenes viales y rellenos estructurales
En la construcción de terraplenes y rellenos estructurales, la compactación resulta esencial para lograr uniformidad y estabilidad en el terreno. Terraplenes viales, plataformas para maquinaria o áreas destinadas a almacenamiento exigen un nivel de compactación que cumpla con los estándares de diseño. Los equipos y métodos varían según el tipo y espesor de las capas a tratar.
Por ejemplo, en carreteras, la compactación de cada capa del terraplén se verifica con ensayos in situ para asegurarse de que se cumpla el porcentaje de Proctor requerido en el proyecto. De la misma manera, en infraestructuras como puentes o túneles, la compactación de los rellenos estructurales es clave para evitar asentamientos diferenciales que puedan afectar la funcionalidad y seguridad de la obra.
Control de asentamientos y mejora estructural
Realizar una compactación adecuada permite controlar los asentamientos del suelo y evitar desplazamientos diferenciales que podrían afectar la integridad de las estructuras. Además, mejora la rigidez y la capacidad de carga del terreno, minimizando el riesgo de deformaciones bajo el peso de la obra y extendiendo la vida útil de la infraestructura.
En proyectos de gran escala, como represas o plataformas industriales, el control de asentamientos se monitorea con instrumentación geotécnica, lo que permite detectar movimientos mínimos y anticipar posibles fallas. En este sentido, la compactación es una medida preventiva que puede ahorrarte intervenciones correctivas más adelante.
Factores que afectan la compactación
Tipo de suelo
El comportamiento del suelo durante la compactación depende mucho de su naturaleza.
- Suelos granulares (arenas y gravas): Se compactan más fácilmente.
- Suelos cohesivos (arcillas): Requieren métodos y equipos específicos.
Por ejemplo, los rodillos vibratorios funcionan mejor en suelos granulares, mientras que los apisonadores manuales o mecánicos son más útiles en suelos cohesivos. Detalles como la granulometría, el contenido de finos y la plasticidad se analizan antes de definir el plan de compactación.
Contenido de humedad
El contenido de humedad es un factor clave al momento de compactar el suelo. Existe un nivel óptimo de humedad para cada tipo de suelo, donde se alcanza la máxima densidad seca. Si el suelo está demasiado seco o muy húmedo, la eficiencia del proceso disminuye. Para encontrar ese punto ideal, se utilizan ensayos de laboratorio como el Ensayo Proctor.
Tanto el Proctor estándar como el modificado son procedimientos reconocidos internacionalmente para establecer la relación entre la humedad y la densidad máxima alcanzable. En Bolivia, este ensayo suele ser obligatorio en la mayoría de los proyectos de infraestructura, y sus resultados definen las condiciones de compactación en obra.
Energía de compactación aplicada
La cantidad de energía aplicada durante la compactación incide directamente en la densidad que se logra. Esta energía puede variar según el equipo, la fuerza que se ejerza y el número de pasadas.
- Para autopistas: Se pueden utilizar rodillos de gran tonelaje y equipos vibratorios para obtener la densidad requerida en capas gruesas.
- En zonas urbanas o de difícil acceso: Se opta por maquinaria más ligera y compacta.
Número de pasadas por capa
La cantidad de veces que el equipo de compactación pasa sobre una capa de suelo también influye en el grado de compactación que se obtiene. Si se hacen pocas pasadas, pueden quedar zonas con baja densidad; si se exagera, se puede dañar la estructura del suelo o el propio equipo.
En obras de mayor envergadura, los ingenieros definen procedimientos específicos que indican el número mínimo y máximo de pasadas por capa, ajustando estos valores según los resultados de las pruebas de control de calidad.
Grosor de la capa a compactar (“lifts”)
El espesor de cada capa de suelo a compactar, conocido como “lift”, debe ser bien controlado para asegurar una compactación uniforme.
- Se recomienda que el espesor de cada lift no pase de los 30 centímetros.
- Este parámetro puede variar según el tipo de suelo y el equipo que se utilice.
Principales métodos de compactación del suelo
Compactación vibratoria
La compactación vibratoria se realiza con equipos que transmiten vibraciones al suelo, facilitando el reacomodo de las partículas y logrando reducir los espacios de aire. Es especialmente eficaz en suelos granulares y se lleva a cabo con rodillos vibratorios, placas vibradoras o pisones mecánicos.
En proyectos de carreteras y plataformas industriales, los rodillos vibratorios son muy valorados porque permiten trabajar superficies grandes en poco tiempo. Las placas vibradoras portátiles son ideales para espacios reducidos o sitios de difícil acceso.
Compactación por impacto (apisonamiento)
La compactación por impacto consiste en aplicar golpes repetidos al suelo, empleando equipos como apisonadores o pisones. Este procedimiento es recomendable para suelos cohesivos y áreas donde no entra maquinaria pesada, permitiendo compactar capas delgadas con alta energía puntual.
Por ejemplo, el uso de apisonadores en zanjas para tuberías es bastante común, ya que el espacio es limitado. También se usan apisonadores manuales para trabajos de reparación o mantenimiento en áreas pequeñas.
Compactación estática
La compactación estática se logra aplicando una carga constante, aprovechando el peso propio de equipos como rodillos lisos o neumáticos. Este método resulta más efectivo en superficies extensas y en suelos que responden bien a la presión uniforme, como los arenosos.
En la construcción de pistas de aeropuertos o explanadas, los rodillos estáticos ayudan a obtener una superficie nivelada y uniforme, lo que facilita la colocación de las capas superiores.
Compactación dinámica
La compactación dinámica utiliza equipos que generan movimientos alternativos de alta energía, capaces de compactar grandes volúmenes de suelo en profundidad. Se emplea en proyectos de gran envergadura y en suelos con baja densidad inicial.
Este método suele aplicarse en la preparación de terrenos para infraestructuras importantes, como represas o parques industriales, donde se requiere una compactación profunda y homogénea.
Ensayos de laboratorio para control
Los ensayos de laboratorio, como el Ensayo Proctor, permiten determinar las condiciones óptimas de compactación de cada suelo. Estos ensayos establecen la relación entre el contenido de humedad y la densidad máxima alcanzable, y sirven como referencia para los controles de calidad en obra, asegurando que se cumplan las normativas.
Otros ensayos complementarios:
- CBR (California Bearing Ratio): Evalúa la capacidad de soporte del suelo compactado.
- Ensayo de granulometría: Determina la distribución de tamaños de partículas.
Los laboratorios de suelos certificados, avalados por organismos nacionales e internacionales, son los encargados de realizar estos controles y emitir los informes correspondientes.
Control de calidad de la compactación
Pruebas in situ

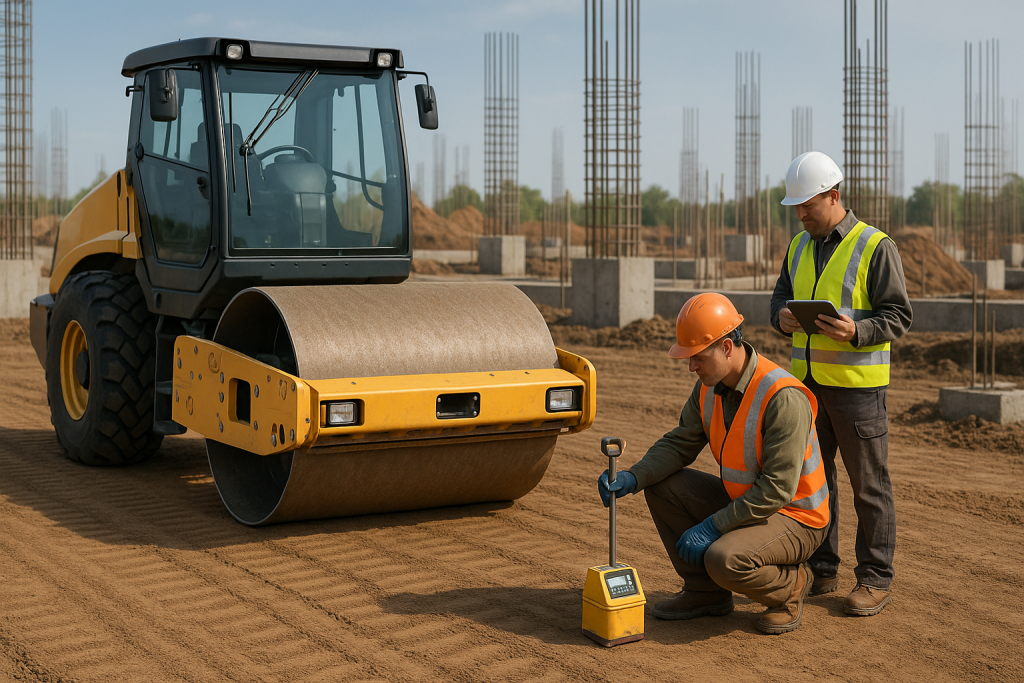

Las pruebas in situ, como el cono de arena o el densímetro nuclear, sirven para verificar la densidad y humedad del suelo compactado directamente en la obra. Estos controles aseguran que el proceso se ajuste a los parámetros definidos en laboratorio y permiten tomar decisiones correctivas en tiempo real.
- El densímetro nuclear es popular en proyectos grandes por su rapidez y precisión, aunque requiere personal capacitado y cumplir normas de seguridad.
- El método del cono de arena, aunque más tradicional, sigue siendo muy utilizado en obras medianas y pequeñas.
Umbral mínimo requerido (porcentaje de Proctor)
En la mayoría de los proyectos, se exige alcanzar un porcentaje mínimo de la densidad máxima determinada por el Ensayo Proctor, normalmente entre 90% y 100%, según la función estructural del relleno y lo que indiquen las especificaciones técnicas. Cumplir este umbral es clave para que el trabajo sea aceptado.
Por ejemplo, en la construcción de carreteras, las especificaciones suelen requerir un 95% del Proctor modificado en las capas de subrasante y base. En rellenos estructurales bajo edificaciones, el porcentaje puede variar en función de la carga prevista y el tipo de suelo.
Importancia de supervisión geotécnica
La supervisión geotécnica es fundamental para asegurar la calidad de la compactación. Los especialistas en suelos y laboratorios certificados validan los procedimientos, interpretan los resultados de los ensayos y recomiendan ajustes si hay desviaciones, garantizando la estabilidad de la obra y el cumplimiento de las regulaciones vigentes.
En Bolivia, es obligatorio que laboratorios acreditados y profesionales geotécnicos participen en proyectos importantes, asegurando la trazabilidad y transparencia en los controles de calidad. Además, la supervisión geotécnica incluye la elaboración de informes técnicos que respaldan la recepción definitiva de la obra.
Efectos de una compactación deficiente
- Asentamientos diferenciales: Si la compactación es insuficiente, pueden producirse asentamientos diferenciales, lo que genera deformaciones y daños en las estructuras construidas sobre ese suelo. Un ejemplo claro es el agrietamiento de pavimentos o la inclinación de muros, situaciones que suelen requerir costosas reparaciones y que pueden llegar a comprometer la seguridad de quienes usan esas infraestructuras.
- Pérdida de capacidad portante: El suelo que no alcanza la densidad adecuada presenta una menor capacidad de soporte, lo que incrementa el riesgo de fallas estructurales, fisuras y colapsos parciales. En obras industriales, esto puede traducirse en la imposibilidad de instalar maquinaria pesada o en la necesidad de reforzar la cimentación, lo que eleva los costos y los plazos de ejecución.
- Filtración y erosión del suelo: La falta de compactación favorece la filtración de agua y la erosión interna del suelo, debilitando el terreno y afectando la estabilidad a largo plazo. Este problema es especialmente delicado en obras hidráulicas o rellenos cercanos a cuerpos de agua, donde la erosión interna puede provocar socavaciones y colapsos inesperados.
- Problemas de durabilidad en estructuras cimentadas: Las estructuras asentadas sobre suelos mal compactados pueden tener problemas de durabilidad, mantenimiento costoso y requerir intervenciones correctivas durante toda su vida útil. En viviendas, esto puede notarse en grietas, puertas que no cierran bien o hundimientos localizados.
Beneficios de una buena compactación
- Mayor densidad y resistencia del suelo: Una compactación bien hecha aumenta la densidad y resistencia del suelo, permitiendo que soporte cargas más elevadas y reduciendo el riesgo de asentamientos. Esto es especialmente importante en infraestructuras críticas, como puentes o edificios de varios niveles, donde la seguridad depende en gran medida de la calidad del terreno.
- Reducción de la permeabilidad: El suelo compactado presenta menor permeabilidad, lo que dificulta el paso del agua y disminuye la probabilidad de erosión y filtraciones perjudiciales para las estructuras. Esto cobra especial relevancia en la construcción de presas, canales y rellenos sanitarios, donde controlar el flujo de agua es vital para la estabilidad y funcionamiento de la obra.
- Mejora en la capacidad de carga: La capacidad portante del suelo mejora, permitiendo la construcción de edificaciones más seguras y duraderas, y cumpliendo con los estándares técnicos requeridos. Una mayor capacidad de carga permite diseñar estructuras más eficientes y optimizar el uso de materiales, lo que representa ahorros tanto económicos como ambientales.
- Mayor rigidez del terreno compactado: El terreno compactado adquiere mayor rigidez, facilitando la transferencia uniforme de cargas y minimizando deformaciones bajo solicitaciones estructurales. Esto se traduce en una vida útil más larga para la infraestructura y en la reducción de los costos de mantenimiento a futuro, beneficiando tanto a propietarios como a usuarios.
Para más información sobre servicios especializados para la construcción en Bolivia, te invitamos a consultar Armaq Bolivia. Si necesitás soluciones de alquiler de equipos y andamios, podés visitar el servicio de alquiler de andamios.
Preguntas frecuentes
¿Por qué es tan importante la compactación del suelo en la construcción?
La compactación garantiza que el terreno tenga la resistencia y estabilidad necesarias para soportar las cargas de la estructura, evitando problemas como asentamientos, grietas o colapsos a futuro.
¿Qué sucede si no se compacta correctamente el suelo?
Pueden presentarse asentamientos diferenciales, pérdida de capacidad portante, filtraciones, erosión y problemas de durabilidad en las estructuras, lo que genera costos adicionales y riesgos para la seguridad.
¿Cómo se determina si un suelo está bien compactado?
Se realizan ensayos de laboratorio y pruebas in situ, como el Ensayo Proctor y el uso de densímetros nucleares o el cono de arena, para verificar que se haya alcanzado la densidad y humedad óptimas según las especificaciones del proyecto.
¿Qué equipos se utilizan para compactar suelos?
Dependiendo del tipo de suelo y el proyecto, se pueden emplear rodillos vibratorios, placas vibradoras, apisonadores, rodillos lisos, equipos dinámicos y otros dispositivos especializados.
